Varianten (Closed Beta)
Lerne wie du mithilfe des Heatmapfilters und eines gefilterten Testlaufs mehrere Maschinenvarianten innerhalb einer Heatmap abbilden kannst.
Geschrieben von Henriette Hellweg
Zuletzt aktualisiert Vor etwa 11 Stunden
Closed Beta – Du kannst dieses Feature auf Anfrage testen.
Mit der Rolle Editor oder Administrator.
Hinweis: Mit dem ersten Milestone der Varianten haben wir die Grundlage geschaffen, um Varianten sauber über Filter abzubilden: Sie können Heatmaps mit UND-Logik filtern, Inhalte außerhalb der gewählten Labels streng ausschließenund einen Testrun direkt aus der gefilterten Heatmap starten – optional auch mit vordefinierten Filtern über URL-Parameter.
Was ist in der ersten Version der Varianten enthalten?
Neue Heatmap-Filterlogik mit UND-Verknüpfung (Heatmap Filter)
Striktes Ausschließen von Elementen, die nicht zu den gewählten Filtern/Labels passen
Gefilterten Testrun starten
Filter über URL-Parameter speichern und teilen
Hinweis: Die weiteren geplanten Milestones sind bereits in unserer Roadmap vermerkt.
Wann nutzen?
Wenn das Wissen mehrerer Varianten einer Maschine oder eines Systems gemeinsam in einer Heatmap abgebildet werden soll.

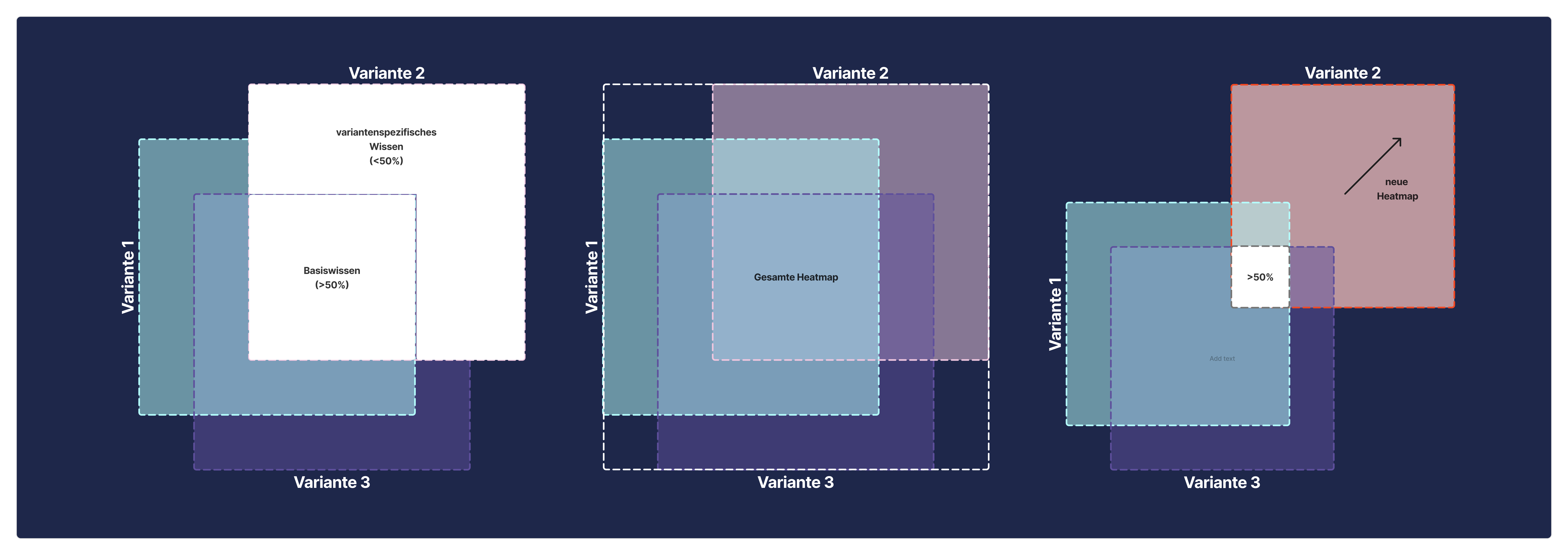

Das Wissen der Varianten sollte etwa 50% oder mehr übereinstimmen.
Bei einer geringeren Übereinstimmung empfiehlt es sich mehrere Heatmaps anzulegen.
Wenn Parameter, die durch die Labels abgebildet werden sich gegenseitig ausschließen oder bestimmte Parameter konsequent aus der Fehlersuche ausgeschlossen werden sollen.
Voraussetzungen
Voraussetzungen, damit Varianten-Filter zuverlässig funktionieren:
Das Variantenfeature ist für Deine Organisation aktiviert.
Solltest Du dir unsicher sein, ob die Varianten für die aktiv sind, frage deinen Customer Success Manager, oder öffne unter “Feedback” ein Support Ticket.
Die Ursachen und Symptome deiner Heatmap sind konsistent gelabelt.
Die Labels sind so gewählt, dass sie eine Variante eindeutig eingrenzen können (z. B. Baureihe, Software-Version, Ausstattung).
Grundlagen Datenstruktur
Filtern mit UND-Logik
Wenn du mehrere Filterkriterien kombinierst, zeigt die Heatmap nur Einträge, die alle Kriterien gleichzeitig erfüllen.
Beispiel (Varianten-Slice):
Filter 1: Labels → „Baureihe A“
Filter 2: Labels → „Software-Version 3.3“
Filter 3: Labels → „Ausstattung Premium“
Ergebnis: Sie sehen nur Inhalte, die zu Baureihe A UND Software-Version 3.3 UND Ausstattung Premium passen.
So können mit einer Auswahl bestimmter, variabler Parameter aus einer Heatmap mehrere Maschinen-, Ausstattungs- oder Produktvarianten abgebildet werden werden.

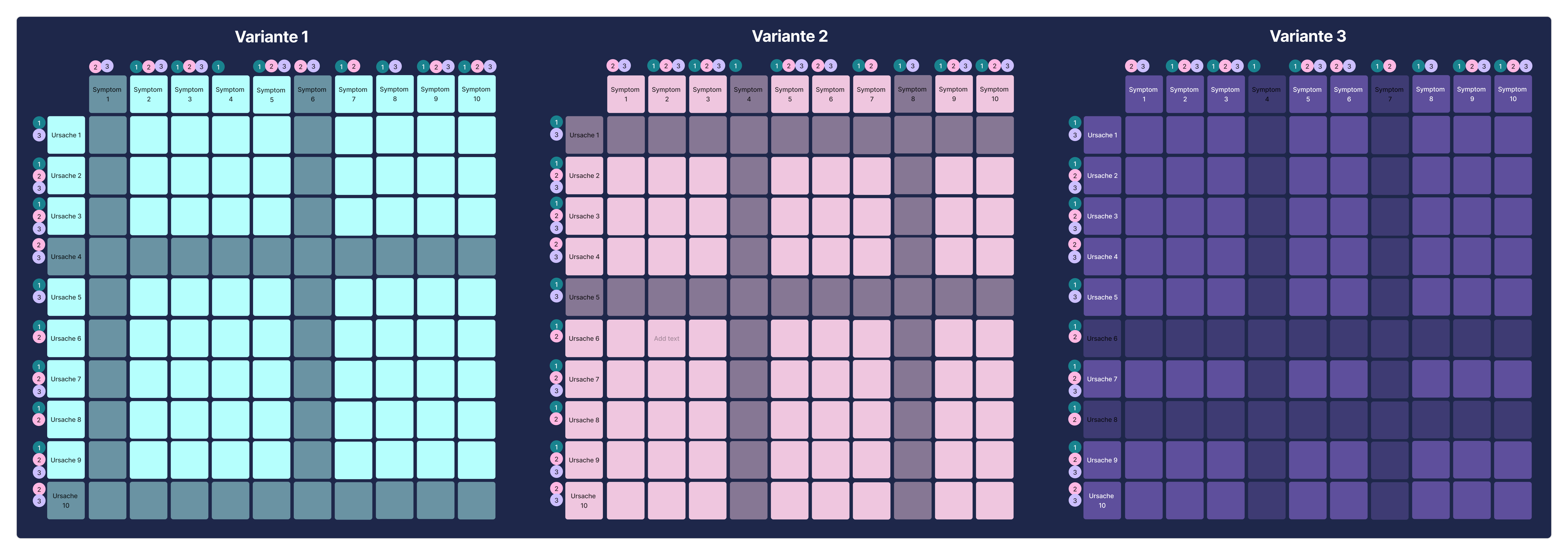

In dem vereinfachten Beispiel wurden die Ursachen und Symptome der Heatmap mit drei Variantenlabeln gelabelt (1, 2, 3). Filtere ich nach Variante 1 werden alle Elemente, die dieses Label nicht haben entfernt und im Testlauf der Fehlersuche nicht angezeigt.
Tipp: Wenn du generell noch neu im Filtern bist, starte mit dem Basisartikel: Heatmap Filter.
Filtern in einer Verkettung
Je nach Komplexität der Varianten kann zusätzlich die Verkettung verwendet werden, um das System in mehreren Heatmaps übersichtlicher abzubilden. Die Heatmap der Verkettung kann genau wie eine einfache Heatmap über die Filter gefiltert und in einem Testlauf geprüft und genutzt werden.

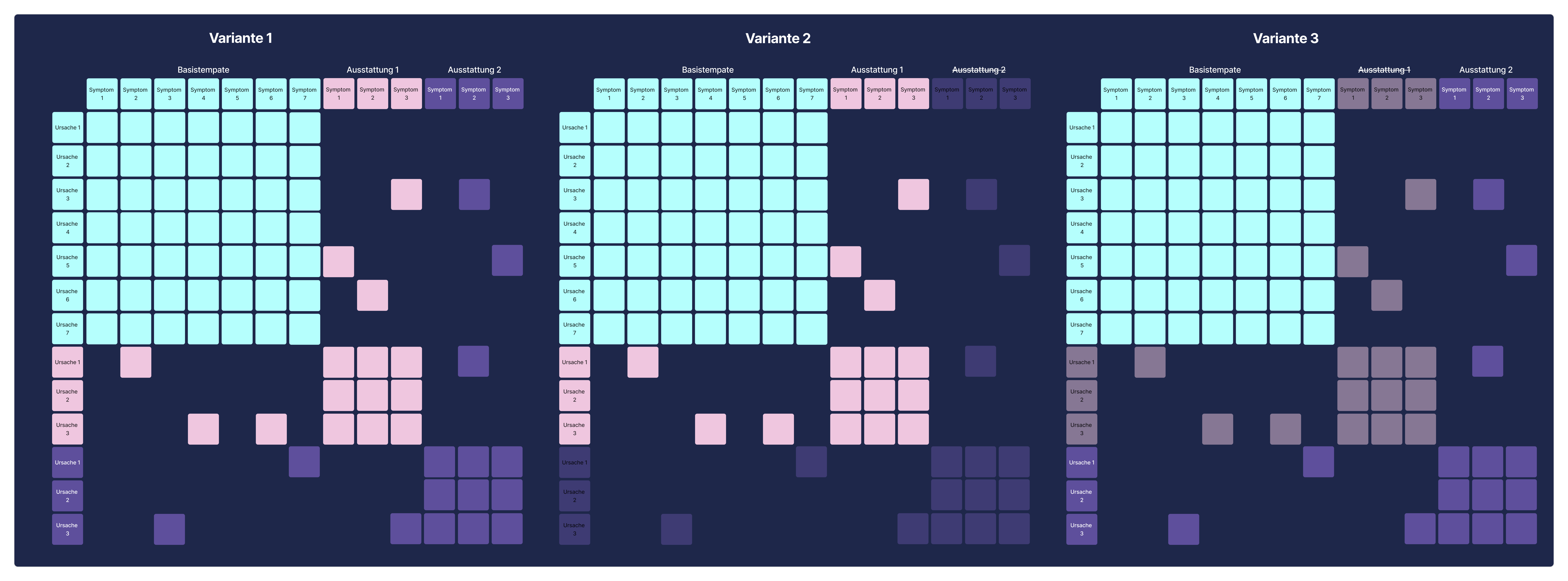

Bei der Variantenbildung mithilfe einer Verkettung werden die Ausstattungsmerkmale oder Bauteile zunächst mithilfe der Verkettung aus einzelnen Templates zusammengebaut und anschließend über den Heatmap Filter die Variante durch Auswahl/Ausschluss einzelner Templates/Labels zusammengestellt. Die jeweilige Ausstattungsvariante kann dann über den URL gespeichert und geteilt werden.
Fehlersuche / Testlauf
Um zu prüfen, ob die von uns erhobenen Anforderungen an das Variantenmanagement in findIQ den Tatsächlichen Anforderungen unserer Kunden und Nutzer entspricht kann in diesem ersten Milestone aus der gefilterten Heatmap heraus eine Testlauf gestartet werden und somit die Fehlersuche getestet werden.
Achtung: Aus gefilterten Testläufen wird keine Logbucheintrag erstellt und Testläufe können nur von Editoren und Admins ausgeführt werden.
Was passiert dabei?
Die aktuell gesetzten Filter werden übernommen.
Der Testrun läuft im Kontext einer eingeschränkten Wissensbasis (Variante).
Variante speichern und teilen
Der URL des Testlaufs enthält die Filterparameter und kann somit abgespeichert und geteilt werden.
Wie wird es genutzt?
Sie teilen einen Link, der die Heatmap oder die Fehlersuche direkt auf eine Variante vorkonfiguriert.
Eine Integration (z. B. aus einem kundenseitigen System) übergibt Artikel-/Variantendaten, um die passende Ansicht vorzuwählen.
Beispiele
Alle Variantentypen werden in findIQ typischerweise in einer gemeinsamen „Basis“-Heatmap gepflegt (150%-Heatmap) und die Unterschiede werden über Labels abgebildet: Ursachen und Symptome, die nur für eine bestimmte Maschinenvariante gelten, bekommen das entsprechende Varianten-Label. Über den Heatmap-Filter wird dann die passende Variante sauber aus der Basis-Heatmap herausgeschnitten.
Maschinenvarianten

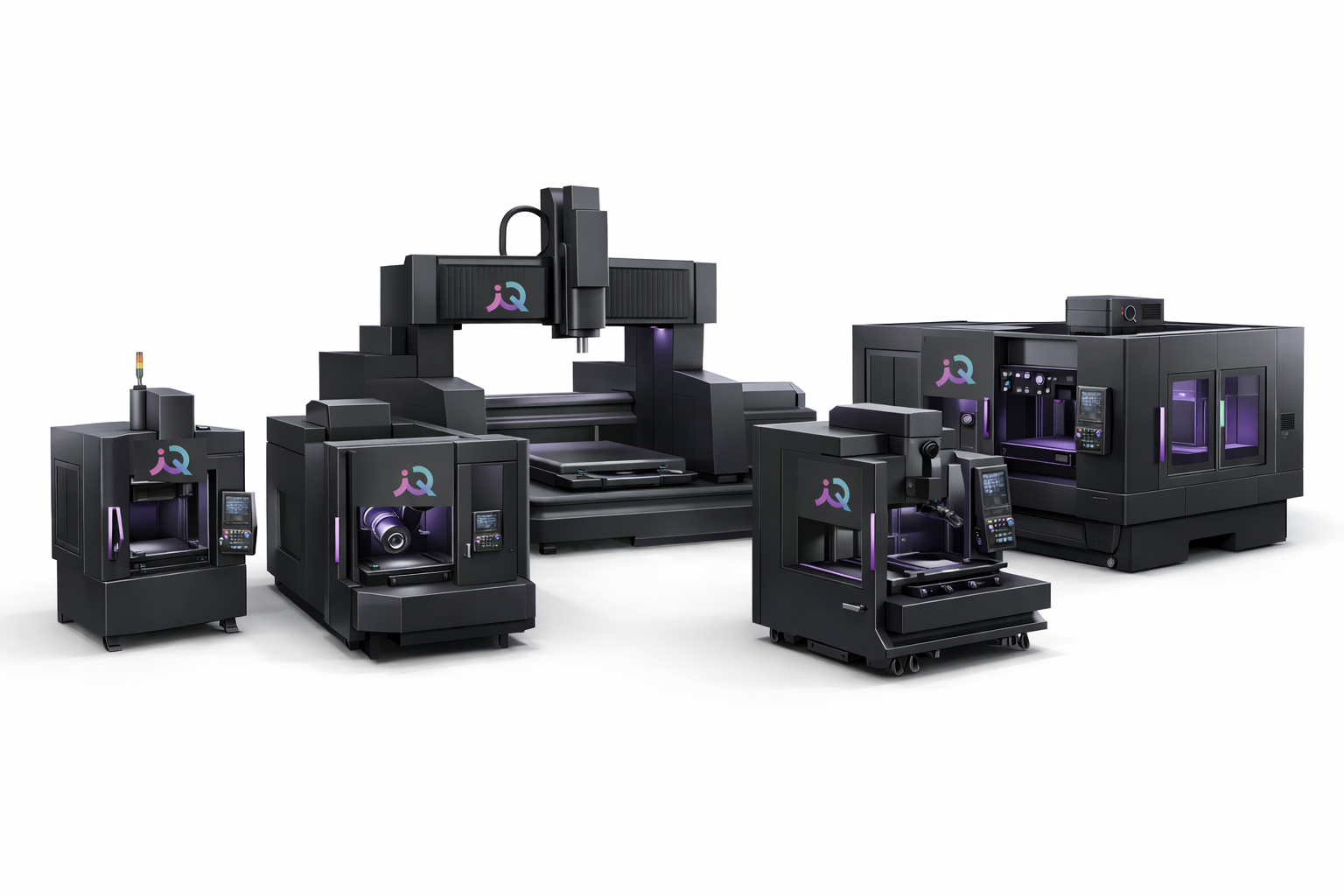

Maschinenvarianten entstehen, wenn dieselbe Maschine (bzw. dasselbe Basistemplate) in unterschiedlichen Bauformen oder Konfigurationen existiert – z. B. eine CNC-Fräse als 3-axig, 5-axig, Portal oder Universal. Die Varianten unterscheiden sich in Bauteilen, Materialien, Jahrgang, Serie usw. Diese Parameter sollten im Voraus sorgfältig strukturiert und angelegt werden (z. B. “CNC Variante – 3-axig”, “CNC-Variante – 5-axig”, “CNC-Variante – Serie A”, “CNC-Variante – Serie B”, “CNC-Variante – Serie C”, …).
Hinweis: In Zukunft werden die Variantenlabel ein eigenes Metadatenmanagement erhalten (Milestone 2).
Ausstattungsvarianten

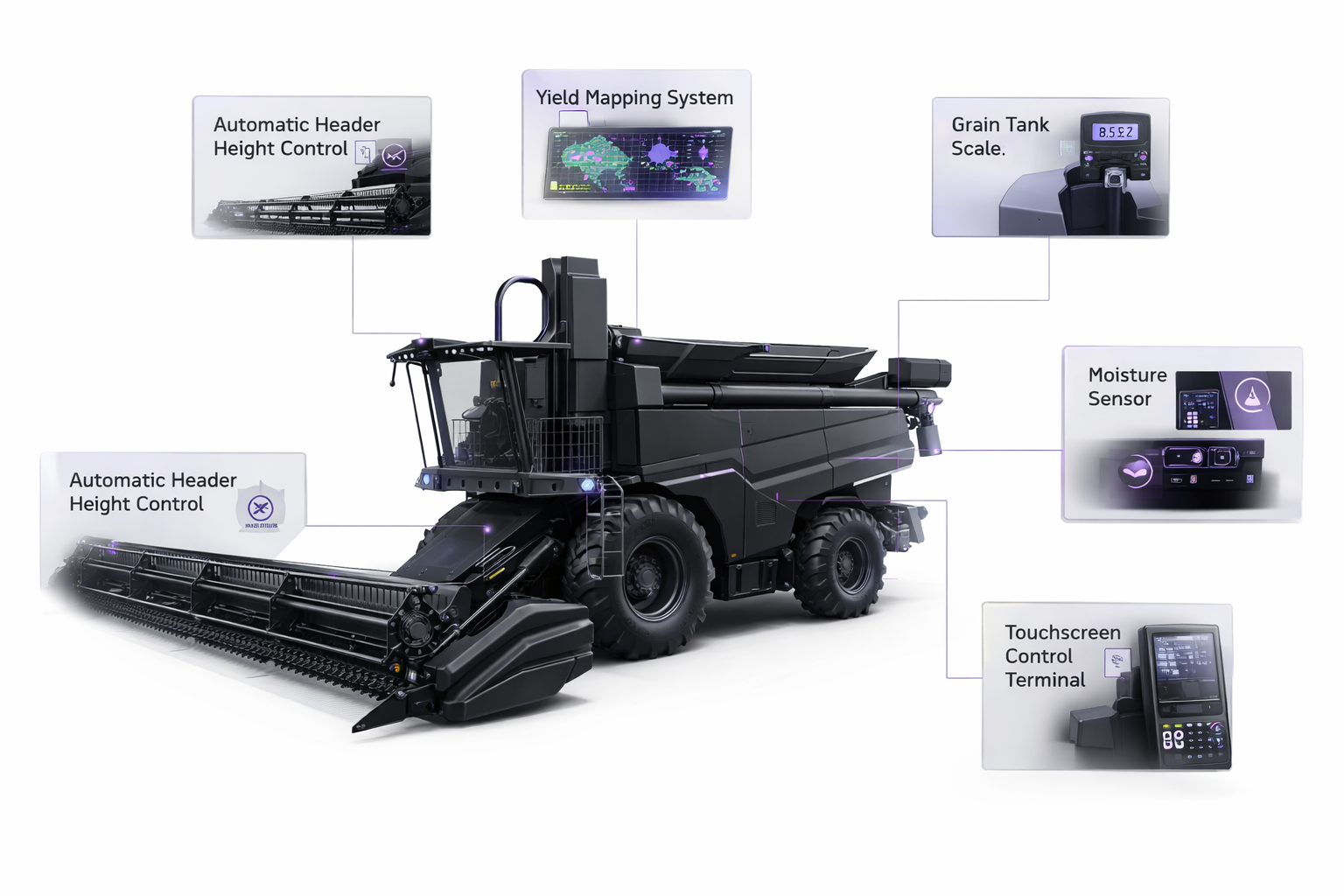

Ausstattungsvarianten beschreiben optionale oder wechselnde Komponenten, die sich auf Fehlerbilder und Vorgehen auswirken können – z. B. bei einer Landmaschine unterschiedliche Sensorik, Software, Steuerungspanels, Kameras, Ausbringungs-/Fördermodule oder eine Waage. Wenn die Ausstattung als eigenständiges, wiederverwendbares Wissenselement sinnvoll ist (z. B. ein Kameramodul, das in mehreren Maschinen vorkommt), wird sie idealerweise als Verkettung [] angelegt: Das Ausstattungsmodul wird als eigenes Template mit eigener Heatmap gepflegt und anschließend in die jeweilige Maschine „eingehängt“. Varianten-Details innerhalb einer Ausstattung (z. B. Kameratyp A/B) können zusätzlich wieder über Labels gefiltert werden. In der Verkettung lassen sich mit den Filtern auch gesamte Templates vom Testlauf ausschließen.
Produktvarianten

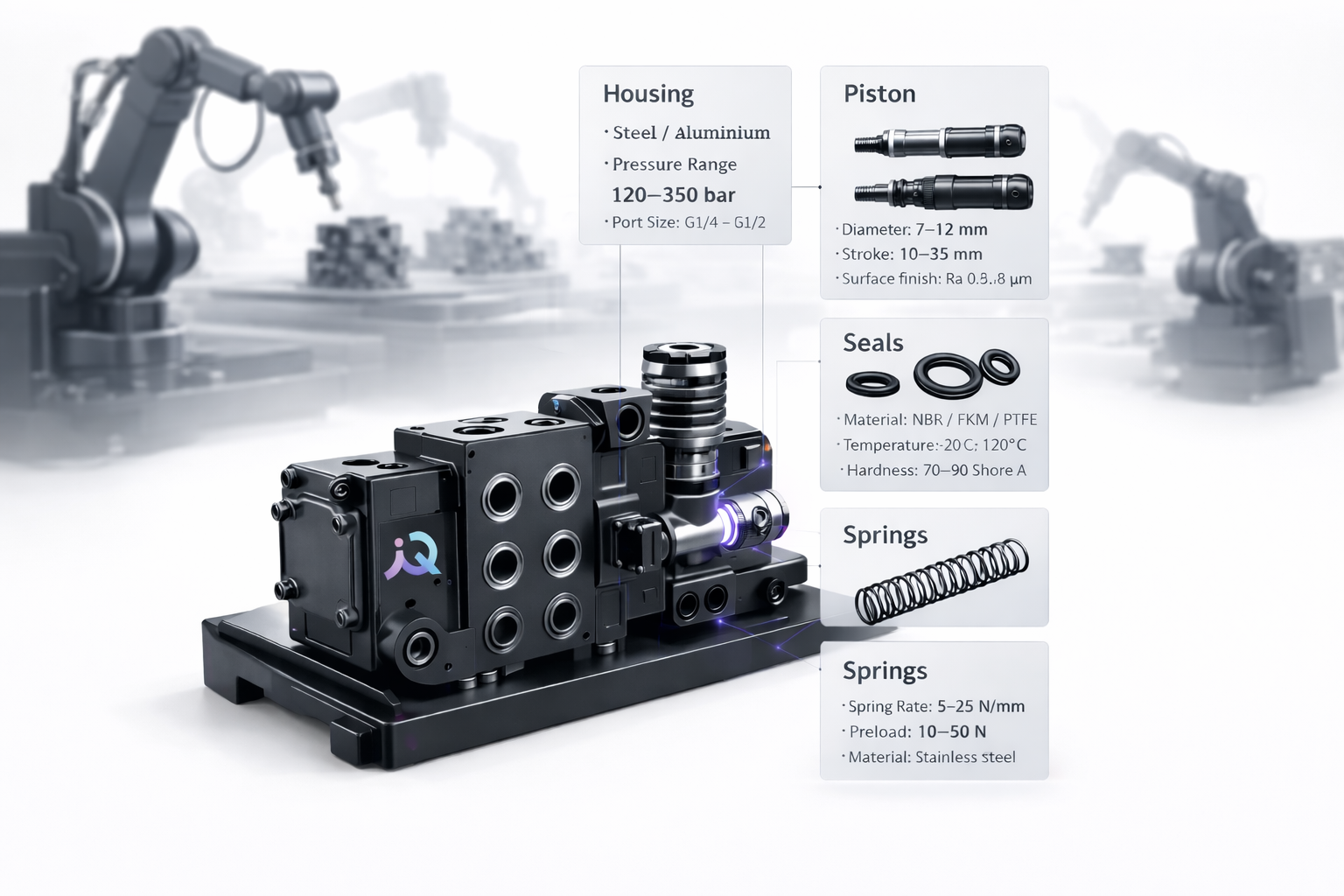

Produktvarianten treten auf, wenn eine Anlage/Station unterschiedliche Produkte verarbeitet und sich dadurch relevante Parameter ändern – z. B. eine Montagestation, die Hydraulikventile mit unterschiedlichen Bauteilen, Größen, Längen, etc. montiert. In der Heatmap werden diese produktabhängigen Unterschiede wie bei Maschinenvarianten über Labels modelliert (z. B. „Variante Hydraulikventil – Hülle – Stahl“, „Variante Hydraulikventil – Kolben – 12mm“), sodass Sie die Fehlersuche auf die Produktvariante, die montiert wird, eingrenzen können. Wenn einzelne Produktmodule (z. B. Kolben oder Feder) wiederverwendbar und unabhängig pflegbar sind, bietet sich auch hier eine Verkettung an.
Achtung: Mit dem aktuellen Milestone lassen sich keine Berechtigungsvarianten abbilden, da eine Filterung nach Berechtigung nicht möglich ist. Für Symptome und Ursachen können ersatzweise Berechtigungs-Labels angelegt werden, Routinen lassen sich jedoch nicht filtern.
